Кронштейн однорожковый угловой на фланце 2К1(15°)-2,5-2,5-Ф2-Тр.48 18 кг

К сравнению
В избранное
Единица измерения:шт.
Вес:18 кг
В наличии
Договорная
Есть вопросы? Звоните!
+7 (3822) 60-90-77
или
Быстрая доставка по РФ
до объекта своим транспортом (от 1 тонны, 110 куб.метров.)
Грузоперевозки авто, жд-транспортом
Цена от производителя
скидки и отсрочка платежа для постоянных клиентов.
Консультация менеджера
8 (800) 250-00-78 (Бесплатно по РФ)
E-Mail: info@uik-rus.ru
Быстрый онлайн-заказ
если не нашли нужный товар в каталоге.
Описание
Характеристики
Отзывы

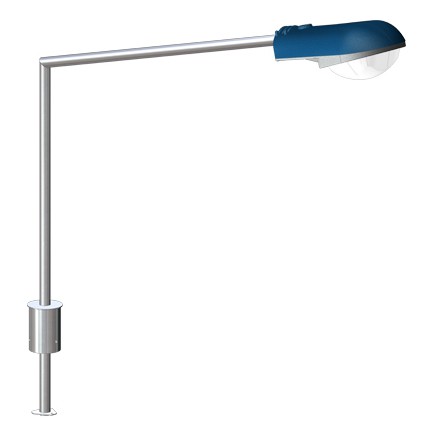

Кронштейн угловой однорожковый на фланце предназначен для размещения одного консольного светильника на граненых конических опорах: несиловых ОГК и силовых ОГКС, а также на несиловых трубчатых опорах освещения следующих типов: ОТ(108/76), ОТ(159/76), ОТ(133/108). Угловые кронштейны представляют из себя сварную конструкцию, состоящую из 2 труб, сваренных под определенным углом. При сварном исполнении возможно изготовление кронштейнов с малыми линейными размерами, начиная от 0,2 м. Для угловых кронштейнов угол наклона в горизонтальной плоскости может быть различным 0°≤α≤90°, «по умолчанию» кронштейны изготавливаются с углом 15°, если иное не указанно в заявке или техническом задание на изготовление.

Характеристики кронштейна 2К1(15°)-2,5-2,5-Ф2-Тр.48

Наименование Кронштейн угловой однорожковый
Высота H, м 2,5
Вылет B, м 2,5
Установочное место кронштейна Ф (на фланце)
Масса, кг 18

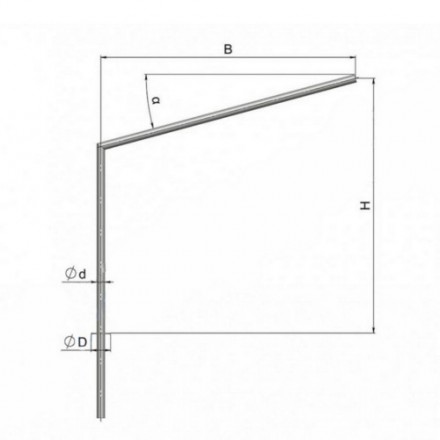

Схема-чертеж кронштейна 2К1-Ф

схема чертеж

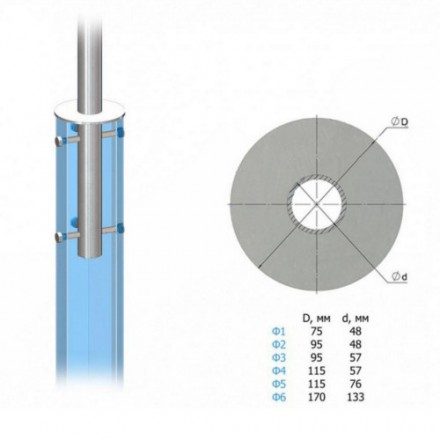

Установочное место

При типе установочного места фланец (шайба) на концевой части кронштейна приваривается ограничительная шайба. Сам кронштейн вставляется во внутрь опоры на 300 мм, в теле опоры сделаны 2 ряда резьбовых отверстий, при вкручивании болтов в эти отверстия происходит фиксация кронштейна на опоре.Размер фланца определяет тип опоры, на которую происходит установка кронштейна. В зависимости от диаметра опоры фланцы кронштейна имеют 11 вариантов исполнения.

Материал изготовления

  • Трубы стальные водогазонапорные ГОСТ 3262-75
  • Прокат листовой горячекатанный ГОСТ 19903-74

Подбор кронштейнов

Для выбора кронштейна необходимо учитывать совокупность параметров: количество осветительных приборов, взаимное расположение источников свету, высота и вылет кронштейна. Перечисленные параметры закладываются на стадии разработки проекта.

Кронштейны разделяются по количеству установочных мест под светильник. Кронштейн однорожковый имеет одно установочное местом под светильник, многорожковый кронштейн дает возможность установить несколько светильников, разнесённых как в вертикальной, так и в горизонтальной плоскостях.

Посадочное место кронштейна определяется типом опоры. В свою очередь диаметр трубы кронштейна зависит от его вылета и массы устанавливаемого осветительного оборудования.

Предлагаем вашему вниманию справочную информацию касательно действующих стандартов обозначения кронштейнов освещения.

Для удобства понимания использованной аббревиатуры прилагаем пример расшифровки обозначения:

Условное обозначение: 2К1-H-В-Ф-*

  • 2-Номер серии.
  • К- Консольный.
  • 1- Количество устанавливаемых светильников.
  • Н- Высота кронштейна.
  • В- Вылет кронштейна.
  • Ф- Посадочное место фланца.
*- Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика); э. (эмаль) .

Пример расшифровки обозначения 2К1(15°)-2,5-2,5-Ф2-Тр.48

  • 2 - кронштейн угловой
  • К - консольный
  • 1 - однорожковый
  • 15° - угол наклона рожка кронштейна к горизонту
  • 2,5 - Высота кронштейна (H)
  • 2,5 - Вылет (B)
  • Ф2 - Фланец, тип 2
  • Тр. 48 - диаметр трубы (d) - 48 мм.

Кронштейны разделяются по способу установки на опору:

1. Установка кронштейна на шайбе с креплением через опору.
Применяется для трубчатых опор Г-типа с диаметром верхней части до 108 мм включительно, и конических многогранных опор типов ОГК и ОГКф.

2. Установка кронштейна на обечайке с креплением через кронштейн.
Применяется для трубчатых опор  с диаметром верхней части более 108 мм и железобетонных опор.

3. Установка приставного кронштейна сбоку опоры.

Типы установочных мест кронштейнов:

Обечайка (О), Фланец (Ф), Болтовое фланцевое соединение (ФЛ), Настенное крепление, (Н).

Приставные крепления, П:

П1 - круглые хомуты, П2 - квадратные хомуты, П3 - полухомуты на квадратную опору, П4 - полухомуты на граненую опору.

Купить кронштейн 2К1-Ф

Торговый дом «УИК» предлагает купить угловые однорожковые кронштейны по низким ценам от производителя. Наш профиль – комплектация строительства. Компания ориентирована на долгосрочное сотрудничество и работает на рынке более 5 лет. Чтобы заказать кронштейн 2К1(15°)-2,5-2,5-Ф2-Тр.48 , оставьте заявку на сайте. В сжатые сроки мы организуем доставку в ваш город.
